ORIS (Opto-microwave Radar Imaging Sytems)

Secrétariat

Sophie LERAUD

sophie.lebraud@xlim.fr

Présentation

l’HaP ORIS porte sur de nouvelles techniques opto-electronique de formation de faisceau et d’imagerie microonde temps réel et haute résolution pour des applications liées à la sécurité (scanners corporels ou de colis, visions à travers les mûrs, détection de cibles en environnement opaque, GPR, …).

Les activités d’ORIS suivent deux approche :

L’étude de multiplexeurs d’antennes à base de sommateurs optiques

La synthèse de formes d’ondes EM pour les systèmes à balayage optoélectroniques



Multiplexage d’antennes par sommation optique

Le concept est basé sur le développement de sommateurs optomicroonde permettant d’allier résolution (bande passante / ouverture rayonnante) et rafraîchissement temps réel.

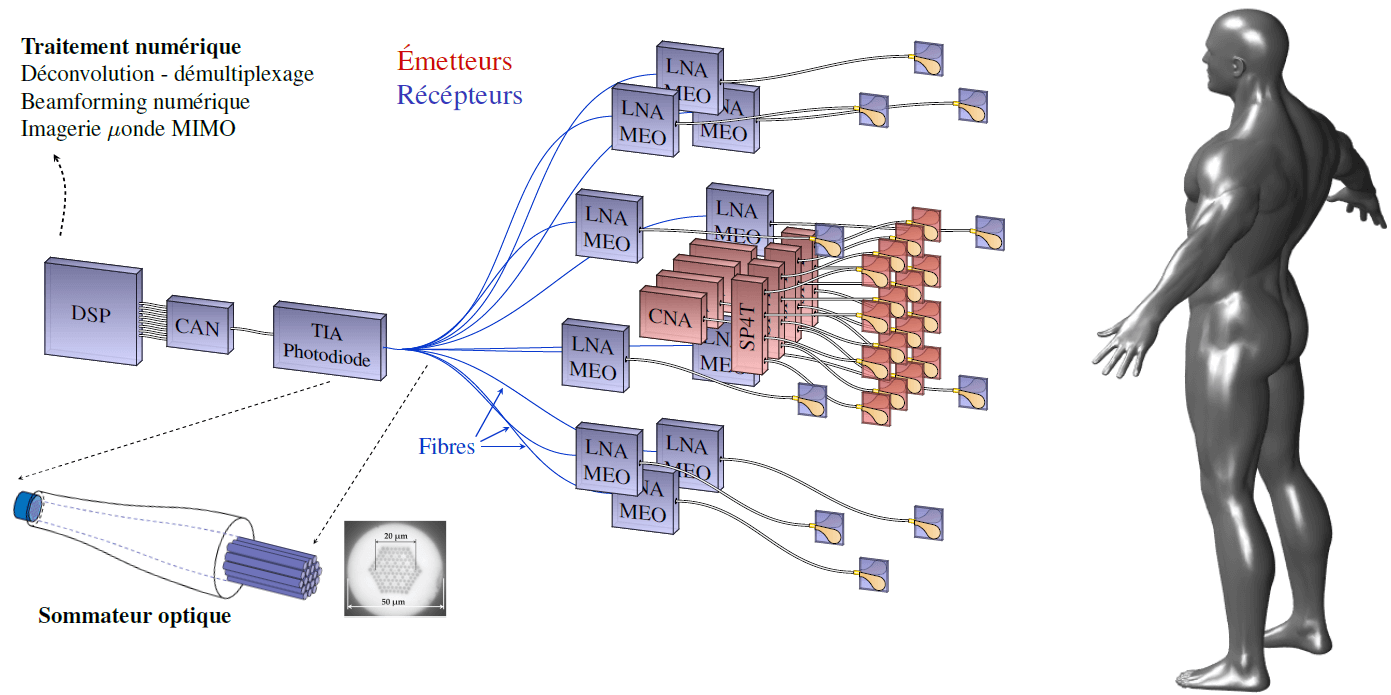

Dans le domaine de l’imagerie pour la sécurité, les limitations actuelles sont liées à la nécessité de collecter simultanément les signaux reçus par un grand nombre d’antennes (multiplication des chaînes RF et de conversion analogique-numérique), permettant d’atteindre une résolution spatiale fine. Pour relever ce défi, le système proposé repose sur une nouvelle technique de multiplexage d’antennes « one shot » par sommation optique (concentration de tous les signaux RF vers une seule photodiode) :

    Conversion électro-optique,

    Sommation optique fibrée,

    Traitements numériques :  Demultiplexage  & algorithmes de formation de faisceau ou d’imagerie champ proche.

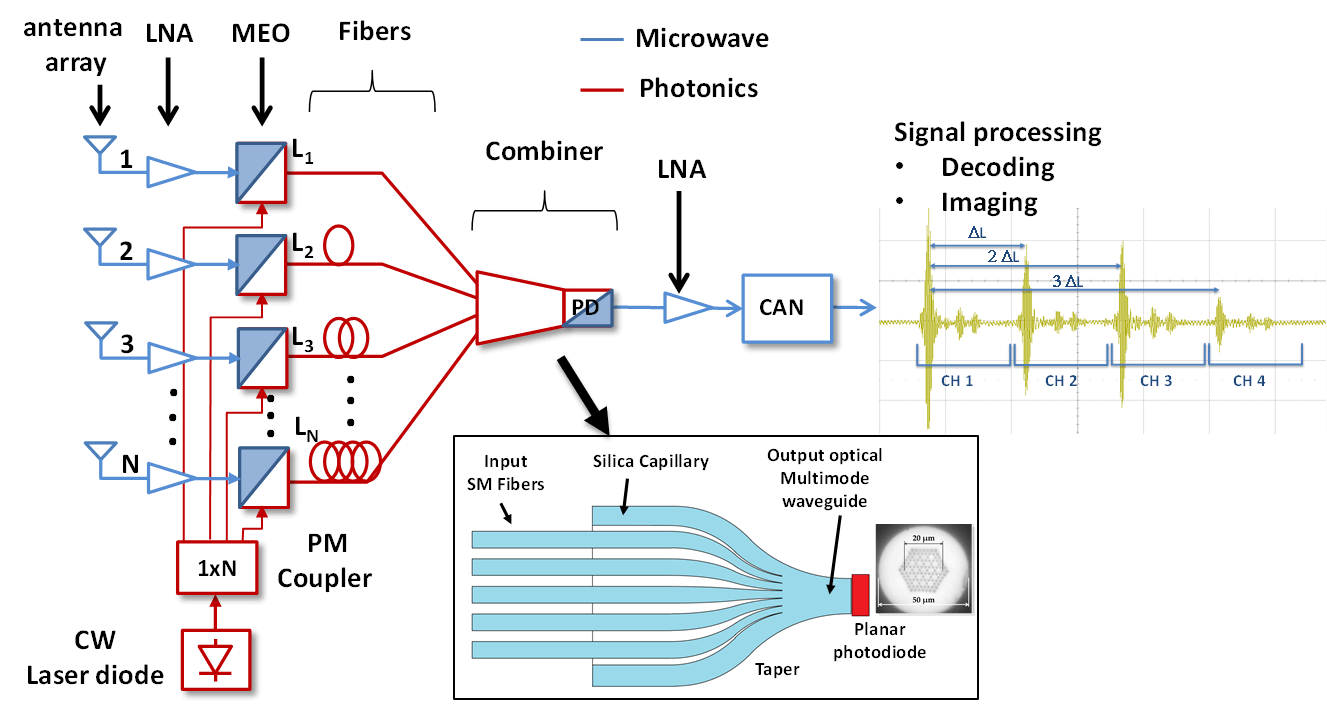

    schéma multiplexage d'antennes par sommation optique

    Projets et collaborations

    Projet Labex SigmaLim, Chaire “Systemes RF” (2017-2018)

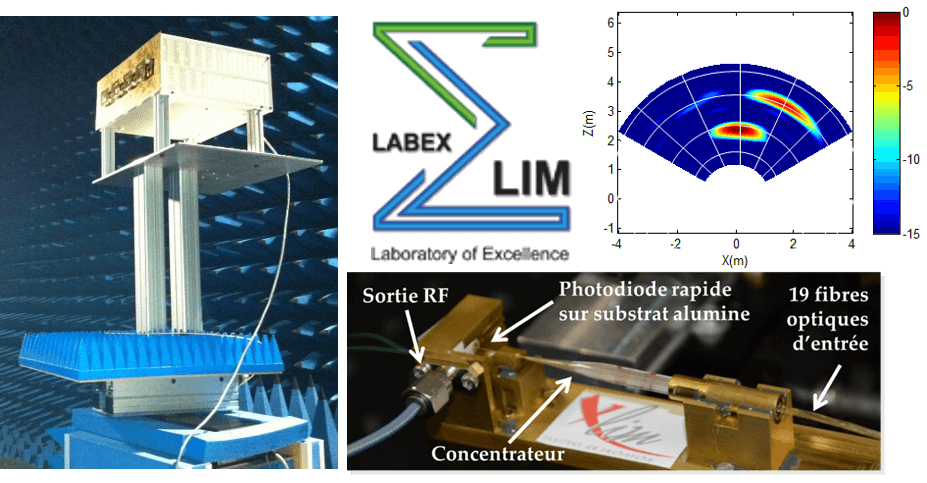

    Première preuve de principe de Radar à multiplexage OptoElectronique en bande S

    Beamforming numerique 4 antennes

    Beamforming numérique 4 antennes

    Projet Region IMPACT “IMagerie oPto-microonde ACTive” (2018-2020) :

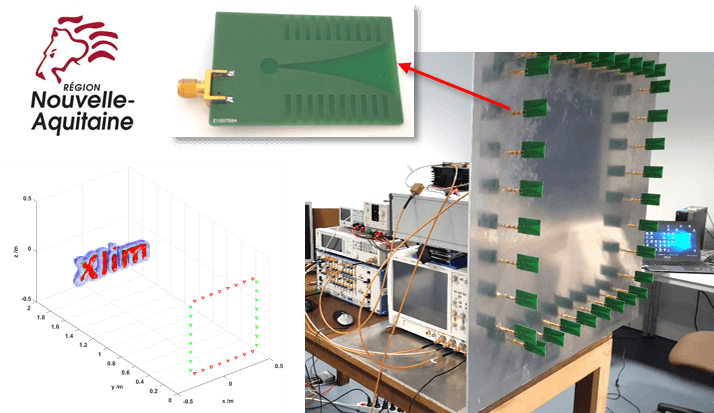

    Scanner MIMO à synthèse d’ouverture : réseau lacunaire de 16 Tx / 16 Rx

    Mode SDMA Impulsionel (Bande 5-8 GHz)

    Demonstrateur opérationel de Radar champ proche Optoelectronique

    Projet ANR OBIWAM (2019-2023)

    Partenaires : C2N, MC2 technologie, ST Micro., Vectrawave, XLIM (coordinateur),

    développement d’un scanner MIMO en bande K

    Fréquence de rafraichissement des images : 10 images/sec

    Distance d’observation : 3 à 5 m

    Taille de la zone à imager (Champ de vision) : 2×1 m² à 5 m de distance

    Résolution spatiale : 2 à 5 cm

    Photonique sur silicium pour la conversion electro-optique

    Photonique sur silicium pour la conversion electro-optique

    Synthèse de formes d’ondes pour radars à balayage optoélectroniques

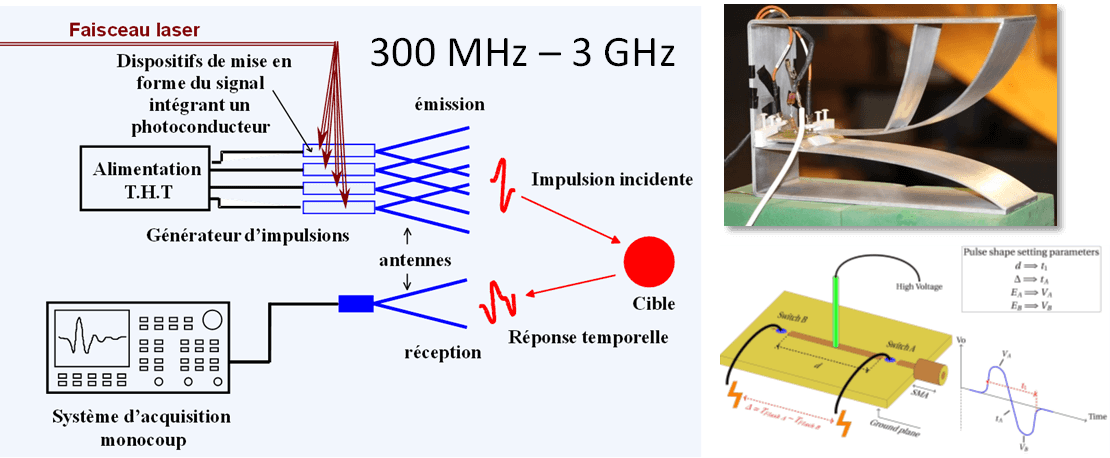

    Cette activité fait suite à la conception d’un Radar impulsionnel Ultra Large Bande optoélectronique (ANR/ASTRID ‘BALADE’, 2012-2015). L’originalité de ce radar tient à sa rapidité et son autonomie de balayage (déclenchement maîtrisé des rayonnements) et à la génération de tensions élevées (polarisation en mode pulsé).

    balayage optoélectroniques

    Projets en cours :

    Synthèse de formes d’ondes ULB à gabarit spectral maîtrisé

    Génération des rayonnements à partir de dispositifs hyperfréquences non linéaires et de photo-commutateurs                                          déclenchés par laser.

    Projet SAPHIR (Bourget 2019)

                      Démonstrateur de générateur de formes d’onde déclenchées par faisceaux optiques

    Partenaires de l’HaP ORIS

    partenaire ORIS
